行業案例 思瑞圍繞客戶的切實需求,幫助客戶提升品質和生產力
首頁 > 行業案例 > 成型件 > 塑料件>塑料配件檢測應用案例

塑料配件檢測應用案例

發表時間:2021-07-29 09:07:55 作者:思瑞瑕疵檢測 來源:www.kaoyanchina.com 瀏覽:

一、塑料配件介紹:

塑料是以石油或天然氣為原料,經過合成反應而得高分子樹脂。它包含有ABS塑料、PE塑料(聚乙烯)、PP塑料(聚丙烯)、聚氯乙烯、聚氯乙烯PVC等,其中ABS塑料適于制作一般機械零件,減磨耐磨零件,傳動零件和電訊零件。塑料配件通常是采用塑料為主要原料加工而成的生活用品、工業用品。包括以塑料有原料的注塑、吸塑等所有的工藝件。


二、適用范圍:

案例為汽車上的一個塑料配件,根據客戶客戶要求,測量圓的直徑和距離尺寸。


三、測量注意事項:

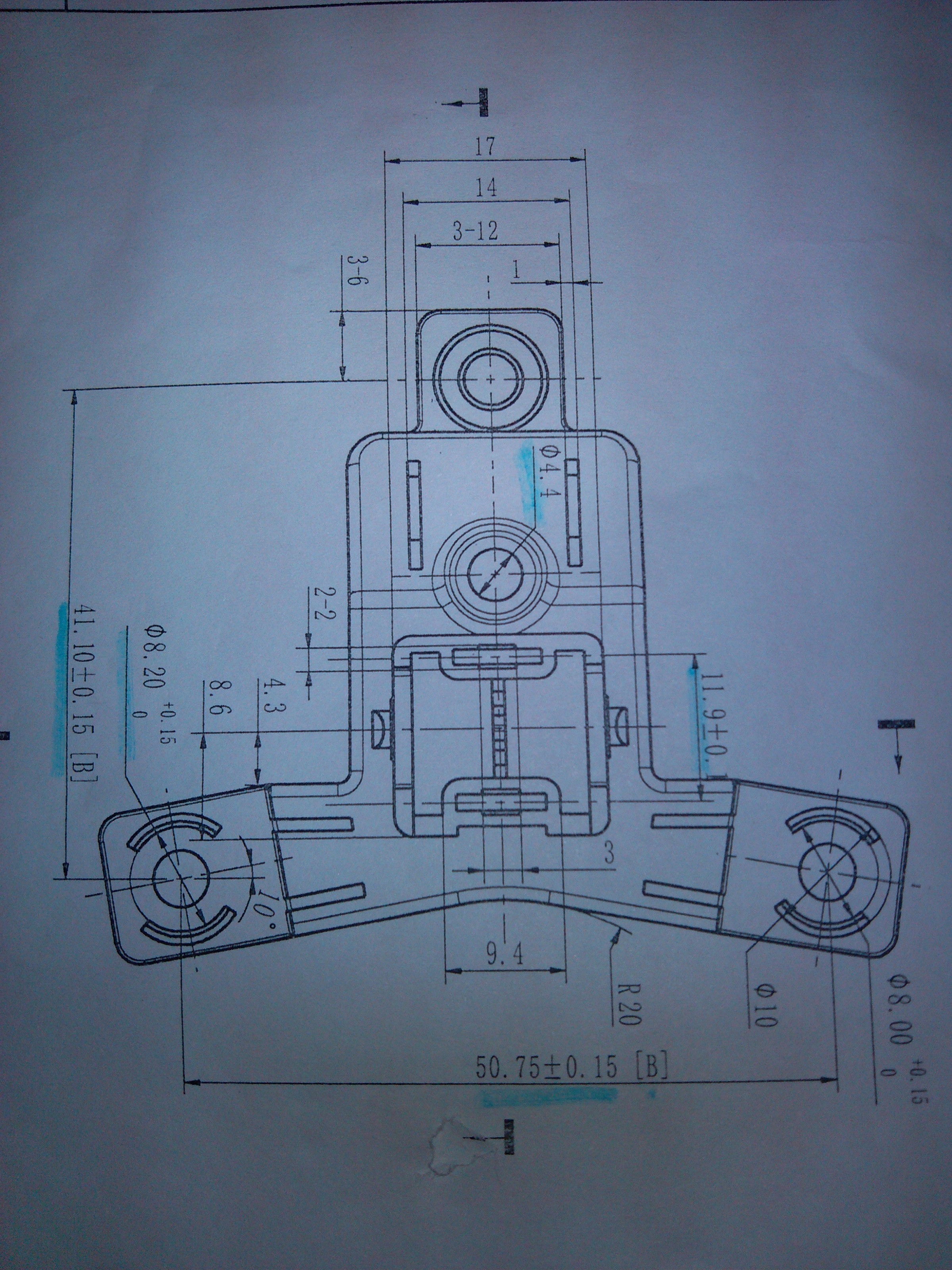

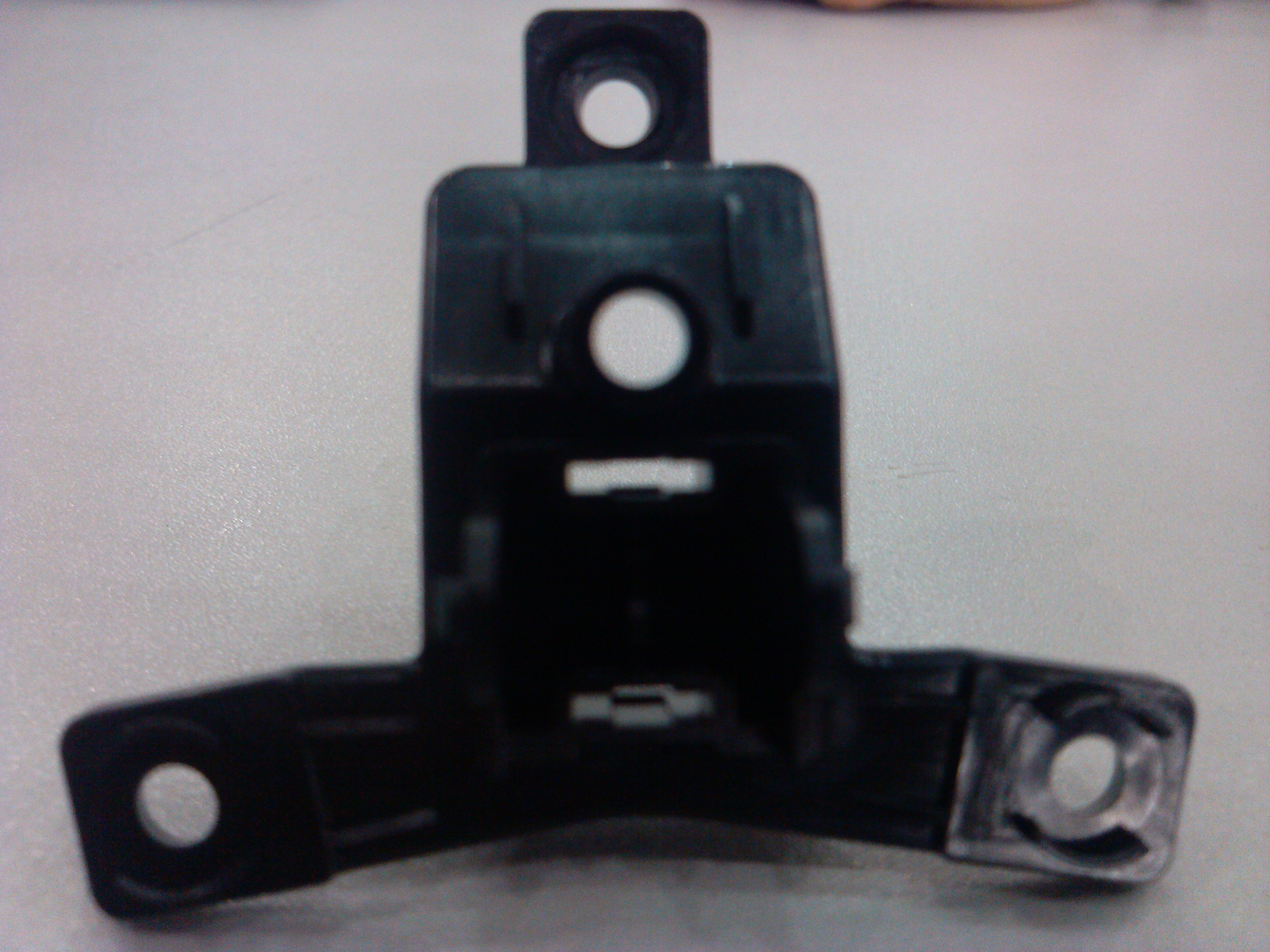

因為工件較小用影像儀可實現測量。工件和要求的尺寸(筆標記部分)。

塑料配件檢測應用案例(圖1)

塑料配件檢測應用案例(圖2)

四、測量過程分析:

第一步:工件分析。根據需求,要求測量圓的直徑,圓與圓距離等尺寸,建立合適的坐標系,可以批量檢測,提高測量效率。

第二步:工件裝夾。了解基準和測量要求后,就可以進行工件的裝夾了;可直接擺放在玻璃平臺上,用橡皮泥固定即可。


五、具體測量步驟:

1、放大倍數的選擇,因為該工件較大,在此選用小倍率倍即可

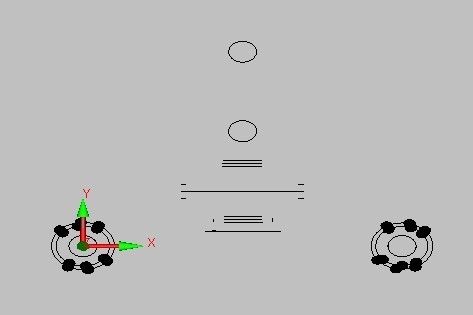

2、坐標系的建立,在此用平面上的兩個圓確定,建立手動坐標系和自動坐標系。

塑料配件檢測應用案例(圖3)

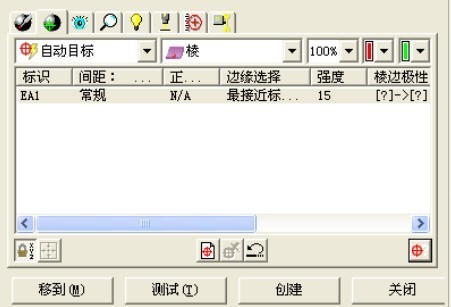

3、測量評價所需要的元素,注意在測量各個元素的時候要選擇合適的亮度,棱的選擇([ ?]--[ ?]),還有過濾方式的選擇。

塑料配件檢測應用案例(圖4)

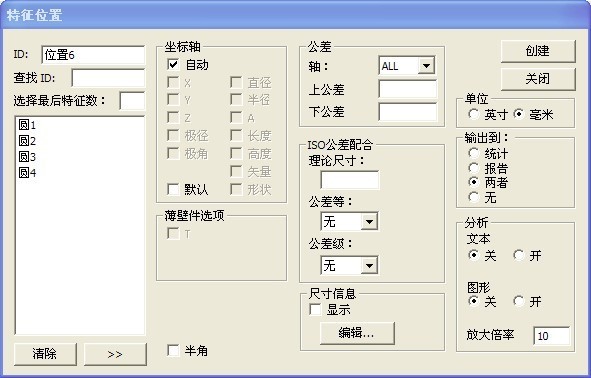

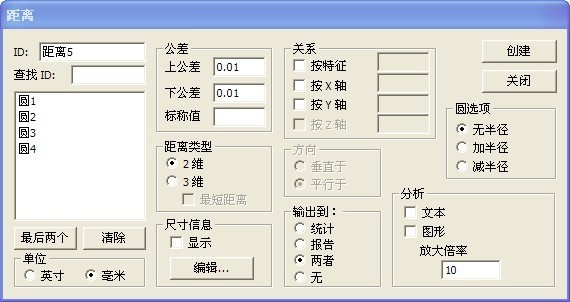

4、評價:用位置和距離評價圓的直徑和所需要的距離尺寸。

塑料配件檢測應用案例(圖5)

塑料配件檢測應用案例(圖6)

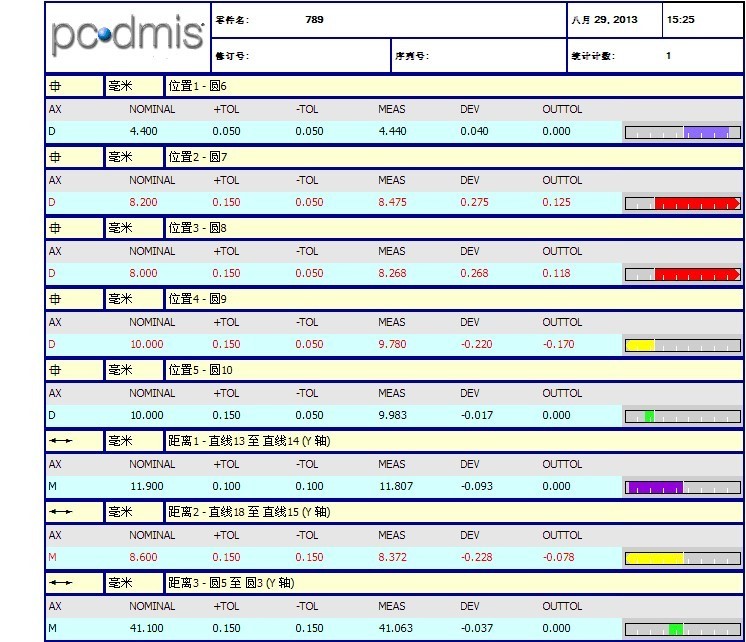

5、得到報告。

塑料配件檢測應用案例(圖7)


六、總結:

這個案例因工件較小可以使用影像測量儀進行測量。根據要求建立合適的坐標系,可以批量檢測,合理提高測量效率。


七、塑料配件檢測機型推薦:

 OPTIV CLASSIC 3.3.2 影像測量儀;軟件配置:pc-dmis
