塑膠件影像測量儀方案

發表時間:2021-07-14 14:07:36 作者:思瑞瑕疵檢測 來源:www.kaoyanchina.com 瀏覽:


工業的飛速發展,塑膠性能的不斷提高,也使得塑膠的應用越來越廣泛,塑膠件廣泛應用于生活中的各個領域,例如家用電器、儀器儀表、電線電纜、建筑器材、通訊電子、汽車工業、航天航空、日用五金等眾多行業,塑膠件在不同的領域也在慢慢替代傳統的金屬件,一個設計優秀合理的塑膠件可以替代很多個傳統金屬件,能夠達到簡易產品結構和節約制造成本的。


由于塑膠件的變形能力要比金屬件的高,但是又要達到與金屬件的精度,所以對塑膠件的精度要求也是很高的,這就需要提供光學測量儀對它進行檢測。思瑞有一款搭載六環八區環形光的影像測量能夠滿足對它的測量。

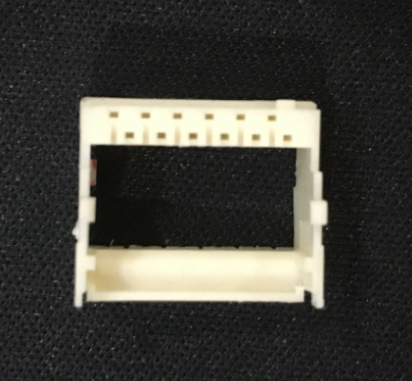

我們今天的這款零件是乳白色的,所以可能在成像上沒有那么對比明顯。這款產品主要是檢測指定面上的盲孔、長寬尺寸,看似簡單的零件,簡單的尺寸,在測量上還是有一定難度的。

塑膠件影像測量儀方案(圖1)

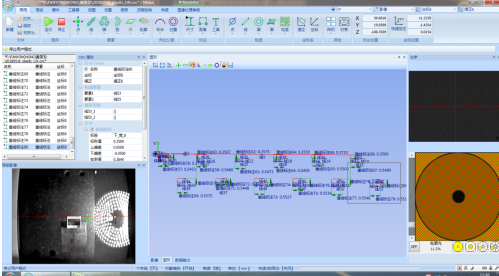

首先,由于盲孔是比較小的,而且長寬都非常的短,影像測量儀使用小倍率去選取邊的時候可能會出現誤差,所以我們需要將倍率放到最大,然后選取第一個盲孔和第二個盲孔粗建坐標系擺正,然后再取第一個和最后一個盲孔精建坐標系。最后再選取元素測量長寬。

塑膠件影像測量儀方案(圖2)

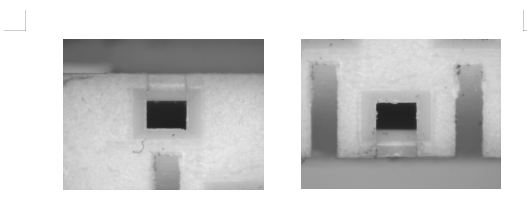

由于零件呈乳白色,在測量表面的時候,出現明暗不是很清晰,會出現抓取邊抓不準確,所以,我們在影像測量儀上搭配理想光源六環八區燈,在面對這種不好選取的測量物時,可以利用不同的光線效果以凸出被測物的特性,更精準地抓取尺寸并達到高重復精度的上光源精準測量功能。

塑膠件影像測量儀方案(圖3)


測量完成之后導出Excel報告直觀清晰,還可以計算出機器的重復性,以滿足客戶需求。有更多關于影像測量儀的解決方案,請您關注我們的網站或者公眾微信號,為你解決不同的影像難題。
