影像測量儀的簡介及分類

影像測量儀又名精密影像式測繪儀，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。可將測量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔，也可輸入到WORD、EXCEL中，進行統計分析，可劃出簡單的 Xbar-S管制圖，求出Ca,等各種參數。

影像儀按操作方式可以分為手動影像測量儀、自動影像測量儀和閃測影像測量儀。

手動影像測量儀

手動影像測量儀是指測量過程中通過人工手動操作，控制測量平臺的X、Y移動，將待測工件移動至測量區域。手動影像測量儀是早期影影像測量的主要類型。通過手動操作能更能好的感知平臺移動的速度，有效防止儀器因?yàn)檎`操作而引起的破壞。但是測量的效率較低，人工測量誤差也較大。不適合極為精密的工件測量和大批量的工件測量需求。

自動影像測量儀

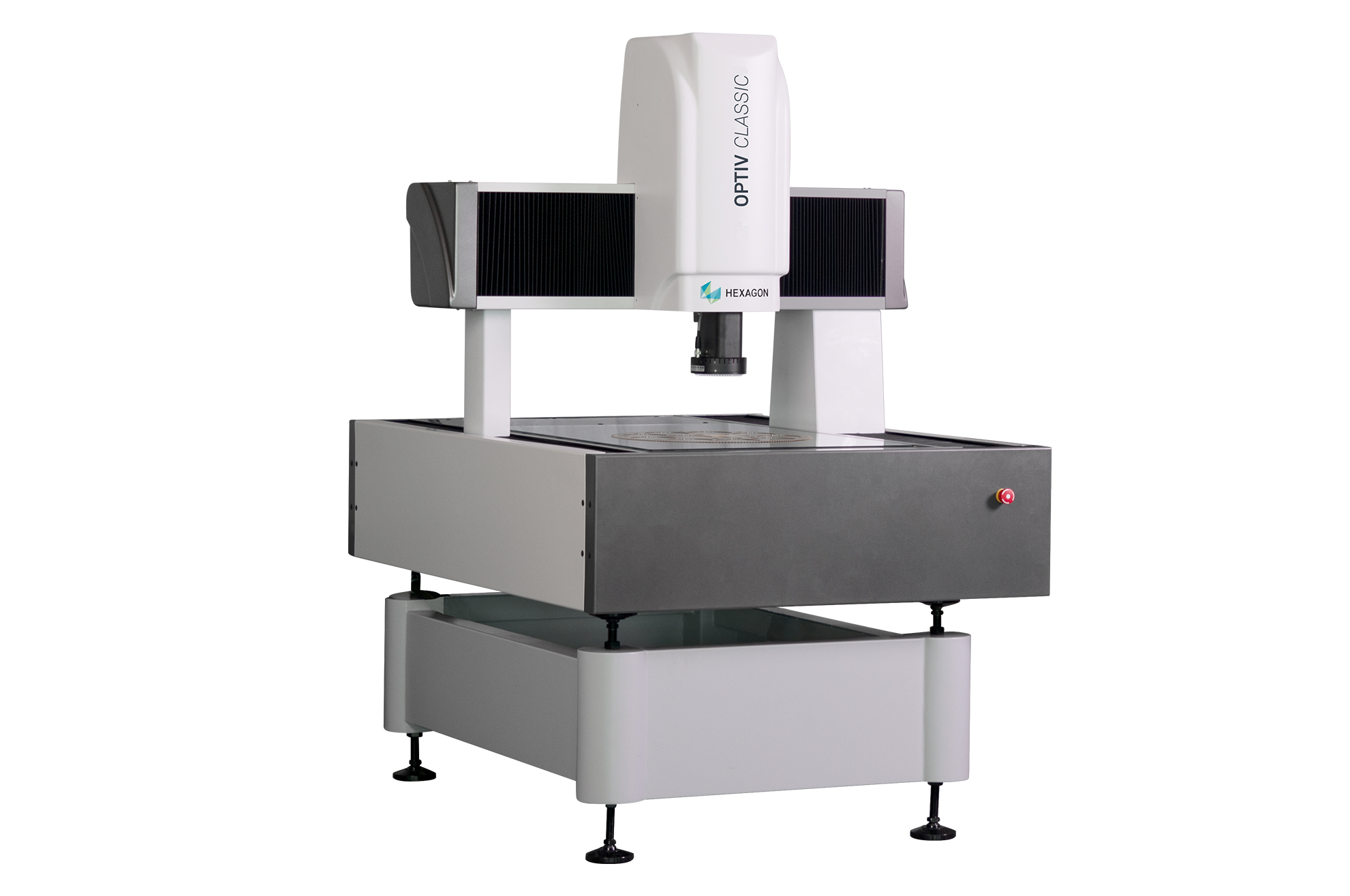

自動影像測量儀是隨著測量技術不斷發展，在手動影像測量儀基礎上進行技術增加和改進，逐漸改變?nèi)斯た刂破脚_移動和一些手動操作的步驟。自動影像測量儀除了在硬件上比手動影像測量儀的要求有所提高外，測量軟件的研發也是重要的環節。自動尋邊選取測量元素、自動輸出測量數據分析結果、自動進行工件對焦、自動控制平臺移動方向和速度、自動描繪工件輪廓外觀等。

由于自動影像測量儀的簡易型和全備的功能，目前逐漸取代手動影像測量儀成為精密測量行業的主流儀器設備，但價格相對手動影像測量儀要有所增加。

閃測影像測量儀

閃測影像測量儀是整合影像測量儀行業高端技術和閃測理念最新測量產品。按測量平臺大小可最大限度的批量測量工件。例如如果平臺區域可以放置7個螺絲釘，那一次即可實現7個同樣螺絲釘?shù)膸缀纬叽鐪y量。

閃測影像測量儀最大的特點是其簡易的操作，將測量功能整合至一個按鍵，精密測量，只需一鍵即可。
