迭代對齊建立坐標系

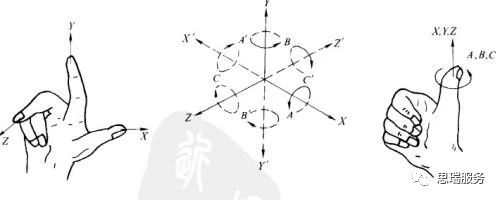

在使用三坐標測量機檢測產品時我們常常會用到坐標系，而我們常見的坐標系是笛卡爾坐標系，它滿足以下幾個特點：
1、坐標系的三個軸向兩兩垂直； 2、坐標系的指向滿足右手定則。
在操作三坐標測量機建立零件坐標系的時常用的手法就是3-2-1法，將產品的零件坐標系建立在產品的基準之上。然而對于很多汽車零部件而言零件在設計時考慮到裝配會按照統一的汽車坐標系設計。這時3-2-1建坐標的方法就無法滿足我們的測量需求了，今天我們介紹的迭代對齊就可以有效解決這個問題。下面我們舉例介紹操作三坐標測量軟件RationalDMIS進行迭代對齊建立坐標系的方法。只需三步，教您輕松搞定。
01三坐標測量軟件RationalDMIS丨在模型上選取參考點

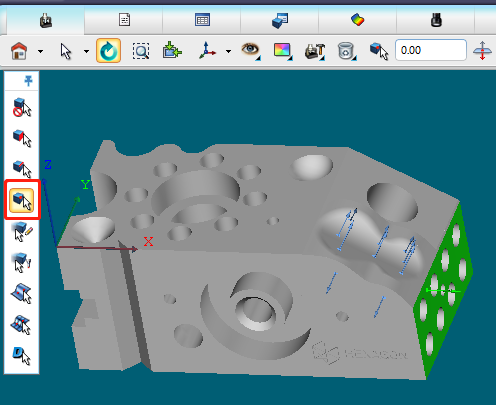

使用迭代對齊建坐標，首先我們需要在產品上選擇6個以上的點作為參考，這些點需要分布在產品的各個方向上，終要能夠限制住產品的6個自由度。基準元素也可以使用圓，但只能加入一個圓參與迭代對齊。

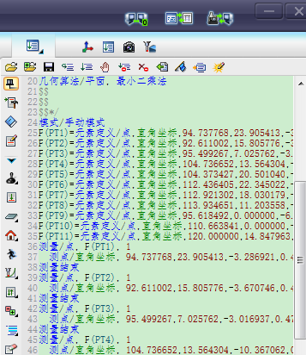

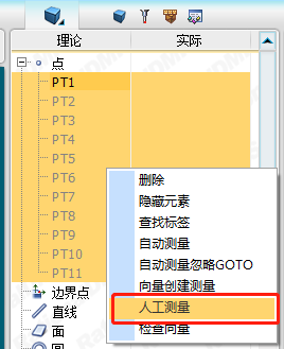

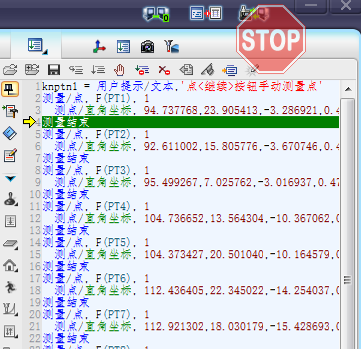

將所選點編寫到程序中，運行程序獲得點的實測值。
02三坐標測量軟件RationalDMIS丨設置迭代關系

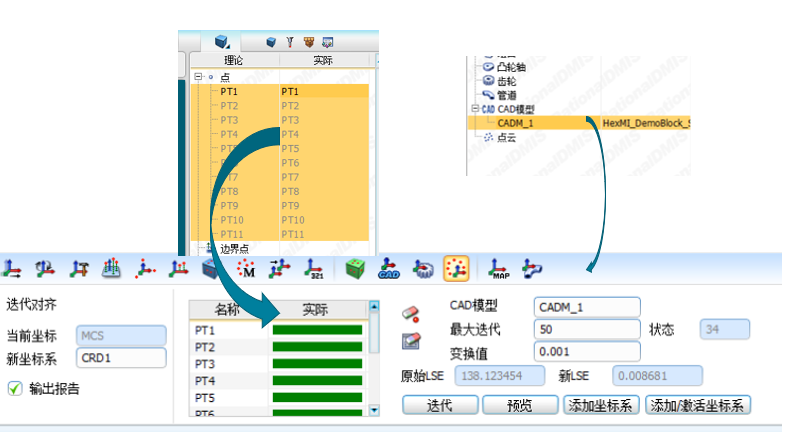

將得到實測值的參考特征拖入元素區域，導入的模型作為理論參考拖入CAD模型欄。設置好迭代的次數和變換的目標公差，點擊迭代即可完成迭代計算。完成迭代后點擊添加激活坐標系，得到我們需要的坐標系。
03三坐標測量軟件RationalDMIS丨名詞解釋
最大迭代：迭代次數達到設置的數值后迭代停止。變換值：當?shù)`差小于此值迭代停止。
原始LSE：是擬和前最小均方差之和。 新LSE：是擬和后最小均方差之和。
迭代：軟件會自動根據CAD數模和測量點來進行坐標系的迭代運算，并根據用戶輸入的對齊條件，自動計算出控制CAD對齊的坐標系。
三坐標測量軟件RationalDMIS是一款具有國際水準的三坐標測量機測量檢測軟件，提升三坐標測量機的整體水平和技術檔次。
思瑞Rational DMIS測量軟件，模塊豐富的計量軟件，完全支持I++ 控制協議。界面友好、操作快速簡便、與 CAD數據的無縫連接、從測量即可輸出100%圖形可視化報告，給企業提供完整的測量解決方案。
